ТЕСТЫ ПРОИЗВОДИТЕЛЬНОСТИ И КОНТРОЛЬ ПОКАЗАТЕЛЕЙ
8.1 ЧТО ИМЕННО ИЗМЕРЯЕТ ТЕСТ ПРОИЗВОДИТЕЛЬНОСТИ
PDF · 73Страница 73Для DDR5 оцениваем пропускную способность, задержку, влияние кэша и результат в прикладной задаче. Стабильность проверяем по методике главы 7.
Сравнение имеет смысл только внутри одной программы и версии, при одинаковых частотах CPU/Ring, фоновой нагрузке Windows, охлаждении и состоянии защитных функций ОС.
ЧЕТЫРЕ РАЗНЫХ ТИПА РЕЗУЛЬТАТА
| Метрика | Что показывает | Что особенно влияет |
|---|---|---|
| Read | Скорость чтения данных из памяти | Частота, IMC, Gear, каналы, потоки и реализация теста |
| Write | Скорость записи в память | Архитектура CPU/IMC, частота, тайминги и алгоритм |
| Copy | Копирование данных: чтение и последующая запись | Полный тракт памяти, кэш и размер рабочего набора |
| Latency | Полная задержка доступа в наносекундах | Все тайминги, частота, Gear, Ring/Uncore и фон ОС |
ТРИ УРОВНЯ ПРОВЕРКИ РЕЗУЛЬТАТА
ПРАВИЛО ЭТОЙ ГЛАВЫ
Меняем один профиль, сохраняем одинаковую среду и не выбираем самый удачный запуск. Разницу меньше естественного разброса не считаем улучшением.
8.2 AIDA64 EXTREME
PDF · 74Страница 74

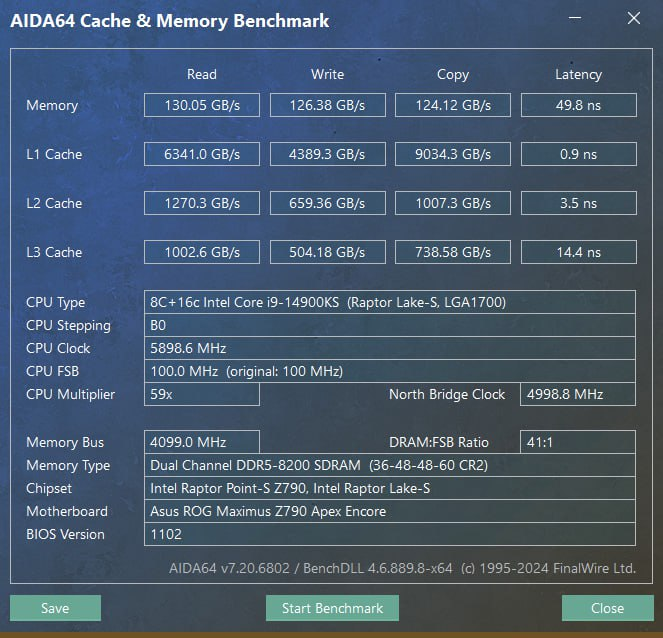

AIDA64 Cache & Memory Benchmark - быстрый синтетический тест для сравнения профилей на одной системе. По опубликованному разработчиком описанию Read/Write работают с блоком 64 МБ, а Copy переносит 32 МБ и считает оба направления трафика. Latency использует случайные адреса внутри блоков.
КАК УСТРОЕН CACHE & MEMORY BENCHMARK

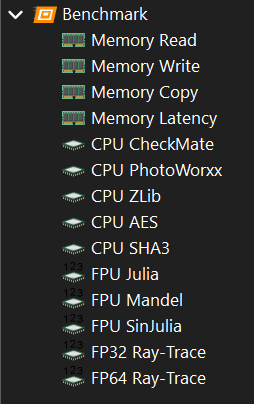

ПОЛЕЗНЫЕ ТЕСТЫ ИЗ ОБЩЕГО РАЗДЕЛА BENCHMARK
Hardware Prefetcher в ASUS Z790 управляет MLC Streamer: распознаёт последовательные обращения и заранее подгружает данные в L2. Это отдельная настройка от Adjacent Cache Line Prefetch; эффект зависит от нагрузки.
8.3 CPU-Z: НАСТРОЙКИ И SPD

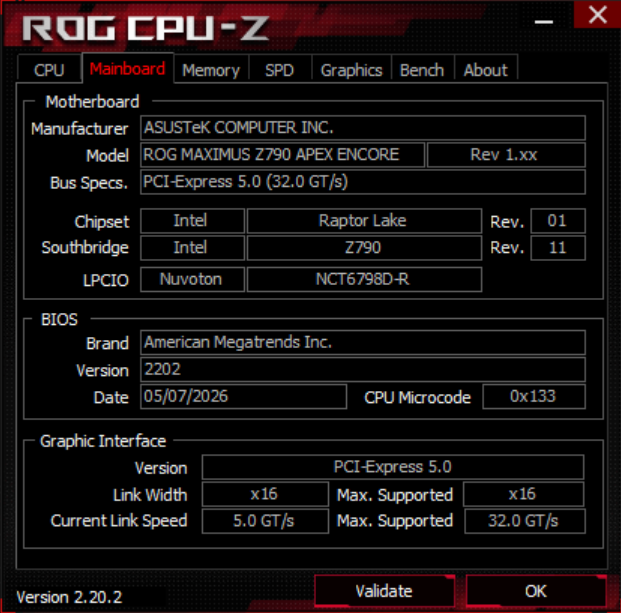

PDF · 75Страница 75CPU-Z фиксирует конфигурацию системы: модель и stepping (ревизию) CPU, плату, BIOS, фактическую частоту памяти, активные первичные тайминги и SPD каждого модуля.

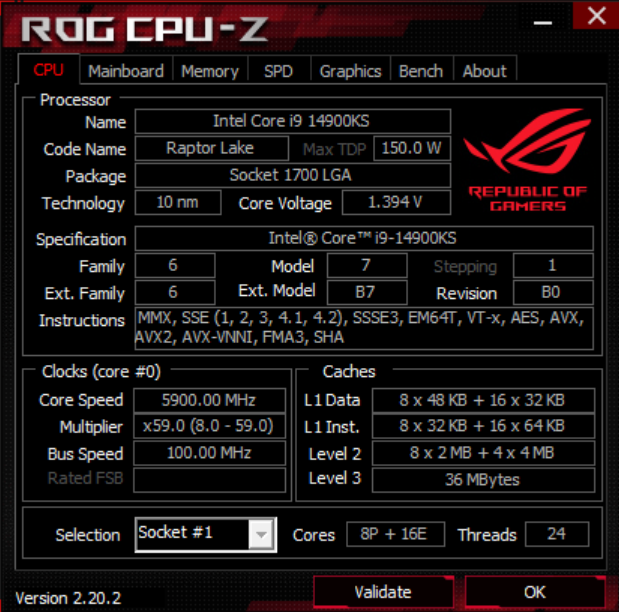

МОИ ВКЛАДКИ CPU-Z: ЧТО СОХРАНЯТЬ ВМЕСТЕ С РЕЗУЛЬТАТОМ
КУДА СМОТРЕТЬ В ПЕРВУЮ ОЧЕРЕДЬ
| Вкладка | Что проверяем | Как читать |
|---|---|---|
| CPU / Mainboard | Модель, stepping, BCLK, плата, BIOS, микрокод | Фиксируем платформу и состояние CPU для повторения |

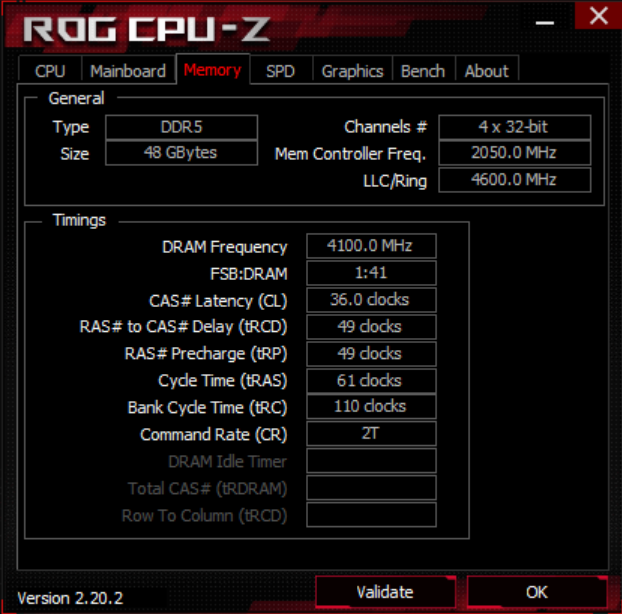

| Memory | DRAM Frequency, 4 x 32-bit, tCL/tRCD/tRP/tRAS/tRC и CR | 4100 МГц x 2 = DDR5-8200; это действующие параметры |

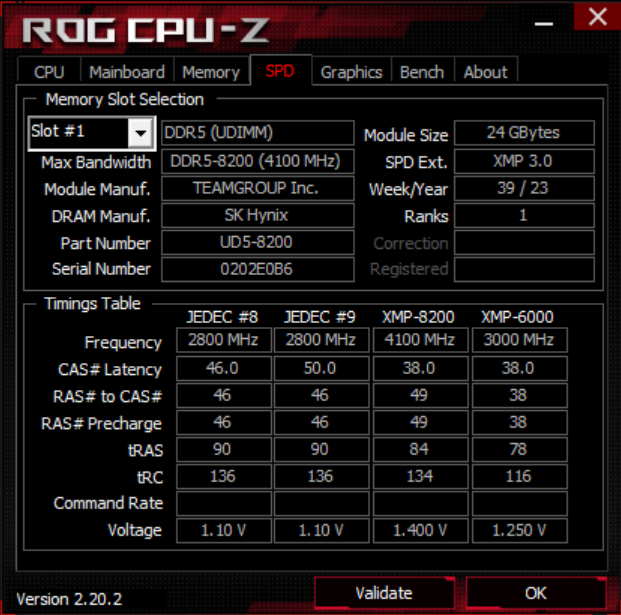

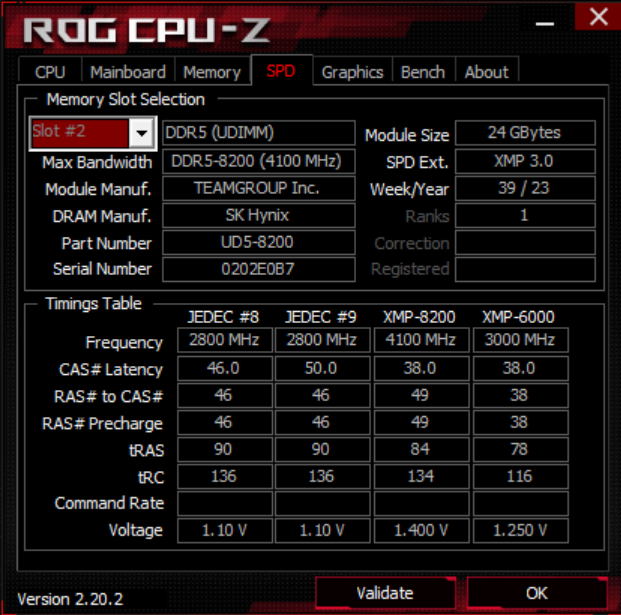

| SPD каждого слота | Объём, производитель DRAM, ранги, модель, серийный номер, JEDEC/XMP | SPD хранит профили модуля, но не доказывает, что XMP сейчас активен |

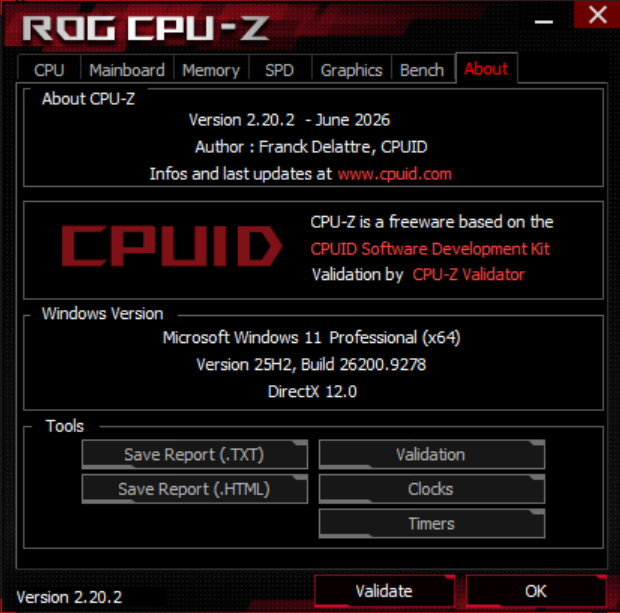

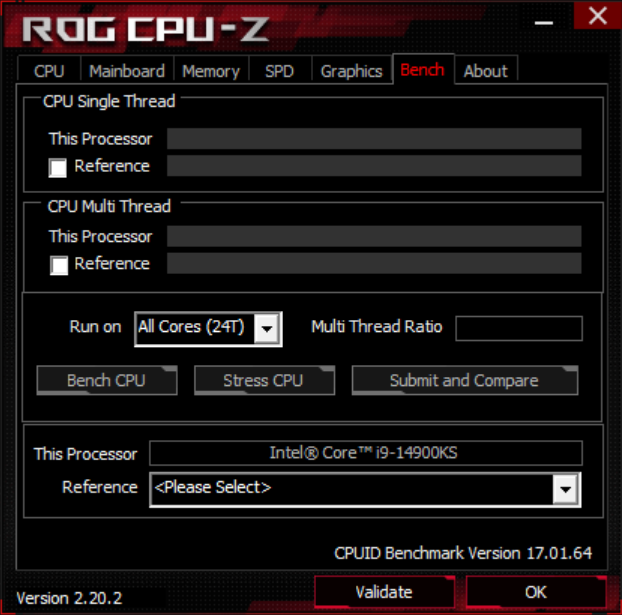

| Bench / About | Быстрый CPU-балл и точную версию CPU-Z | Bench не тестирует RAM; версию фиксируем на снимке |
8.4 HWINFO: КОНТРОЛЬ ПОКАЗАТЕЛЕЙ
PDF · 76Страница 76

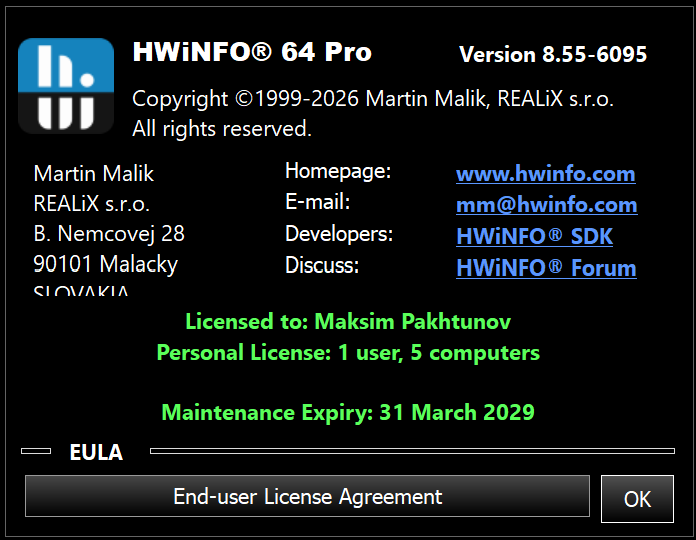

HWiNFO - основной и, на мой взгляд, лучший инструмент контроля показателей. Он показывает температуру модулей, реальные* напряжения, частоты CPU/Ring, снижение частот по ограничениям и счётчики WHEA.
* Показания служат для оценки: телеметрия PMIC может ошибаться. Фактическое напряжение и его пульсации проверяют осциллографом.
МИНИМАЛЬНЫЙ НАБОР ДАТЧИКОВ
| Показание | Что сохраняем | Важный нюанс |
|---|---|---|
| SPD Hub Temperature | Current, Maximum и Average отдельно для каждого DIMM | Это температура SPD Hub, а не непосредственно кристаллов DRAM |
| VDD / VDDQ | Показания обоих модулей | Если поддерживаются; аномалии перепроверяем с учетом PMIC и ПО |
| Memory Timings | Memory Clock, Gear и действующие тайминги | Быстрая проверка, что система загрузила нужный профиль |
| CPU / Ring | Частоты, лимиты мощности, снижение частот | Режим CPU влияет на результат теста |
| WHEA | Счетчик до и после прогона | Рост требует диагностики, но не указывает автоматически на RAM |

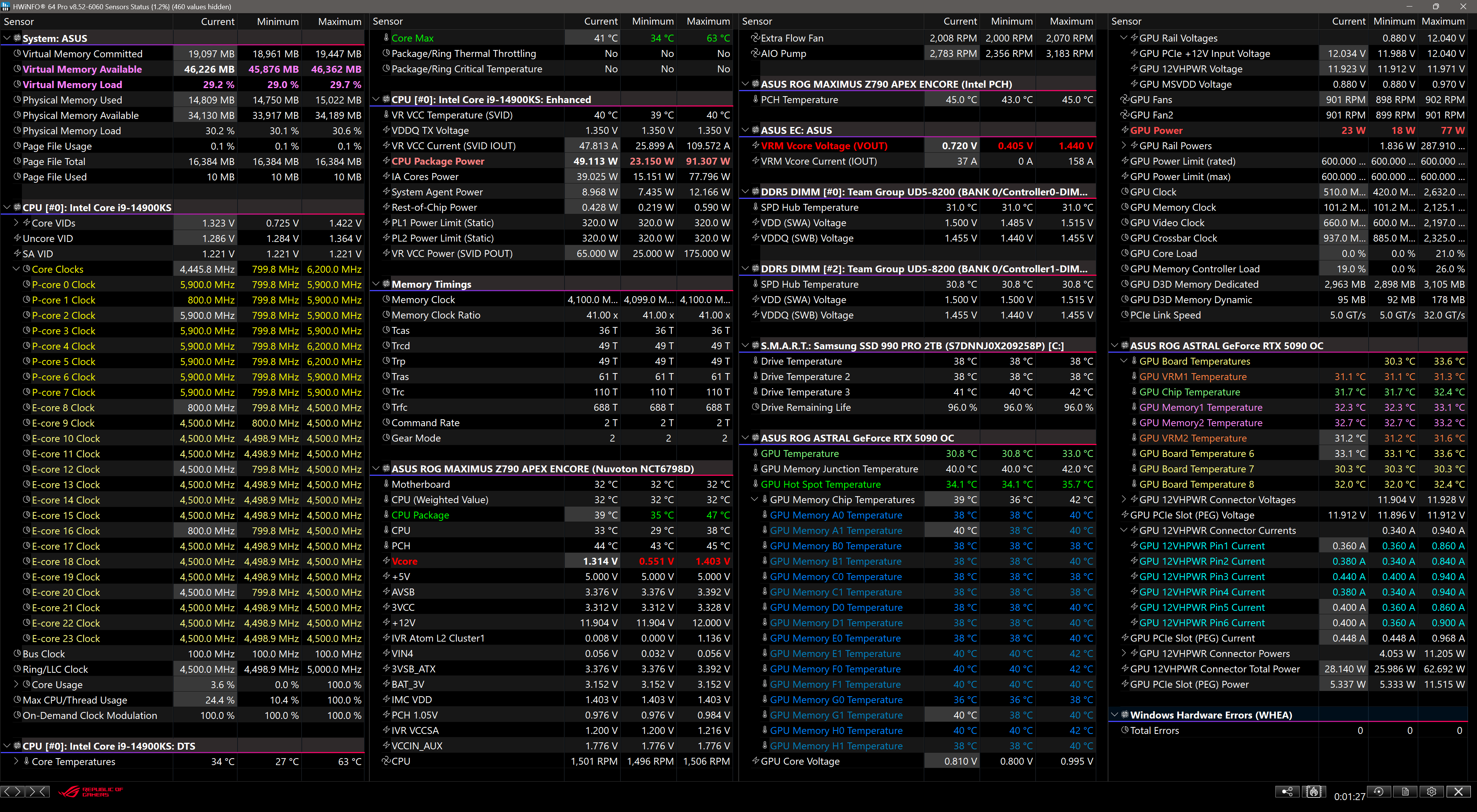

МОЙ РАБОЧИЙ ЭКРАН SENSORS
8.4.1 HWINFO: ОКНО MEMORY TIMINGS
PDF · 77Страница 77Помимо блока Memory Timings (тайминги памяти) в Sensors (датчики), HWiNFO открывает отдельное окно «Memory Timings» с расширенным набором рабочих параметров. Оно позволяет проверить значения, применённые после memory training (обучения памяти), включая рассчитанные платформой настройки Auto.
В режиме Sensors-only (только датчики) окно открывается через меню значка HWiNFO в области уведомлений.
ЧТО ДОБАВЛЯЕТ ОТДЕЛЬНОЕ ОКНО
Вторичные и третичные тайминги, интервалы переключения (turnaround): tFAW, tRRD_S/L, tWTR_S/L, tRDPRE, tRDPDEN, tWRPRE, tWRPDEN, tRDRD/tRDWR/tWRRD/tWRWR sg/dg и другие; также служебные поля, включая RTL. Набор зависит от платформы и версии HWiNFO.

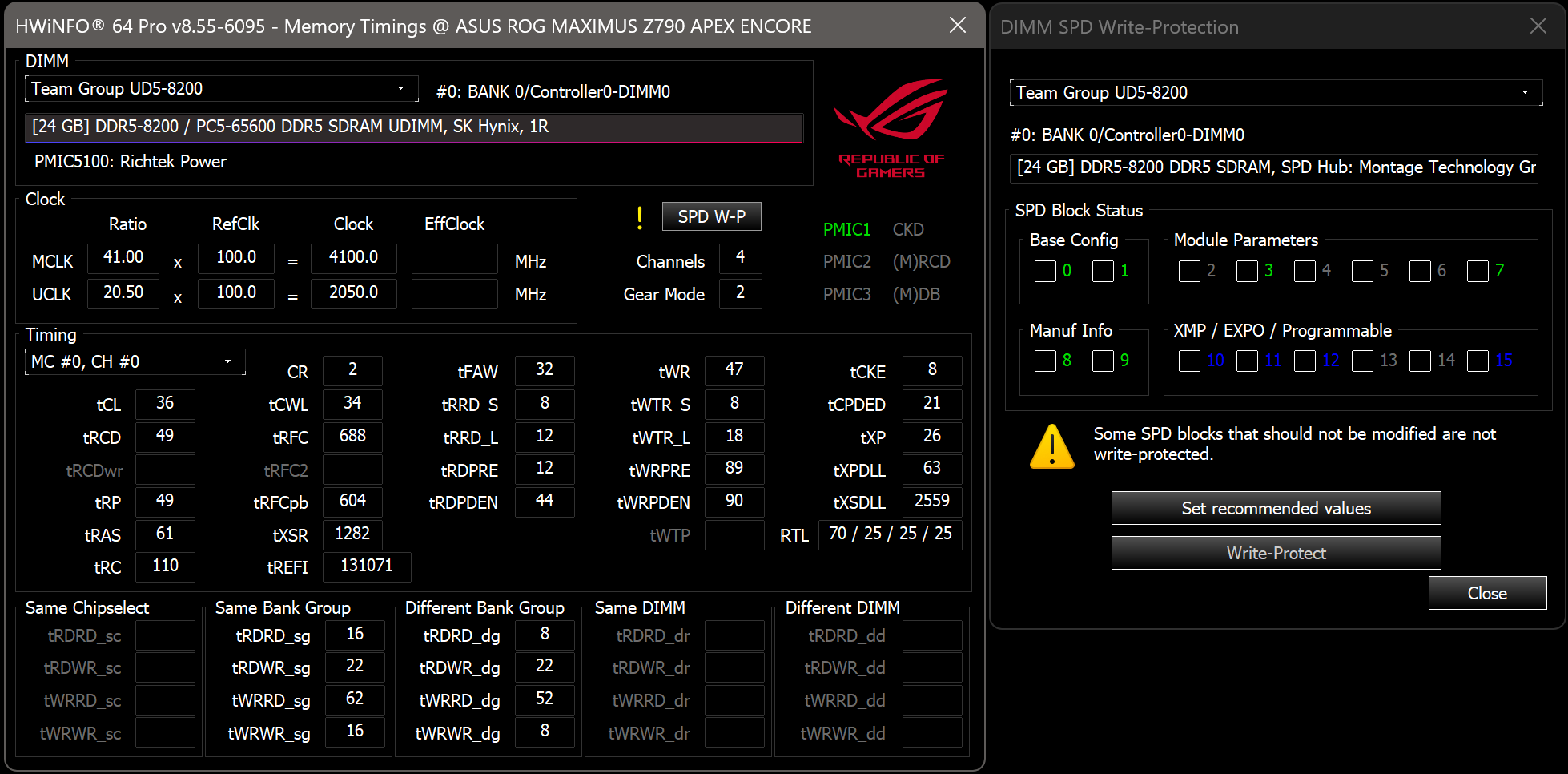

HWiNFO: расширенные тайминги памяти и состояние защиты SPD от записи
8.5 ASROCK TIMING CONFIGURATOR
PDF · 78Страница 78ASRock Timing Configurator 4.1.7 - удобная утилита для просмотра действующих первичных, вторичных и третичных таймингов прямо из Windows. Она удобна для компактного снимка параметров, в том числе на совместимых платах ASUS.

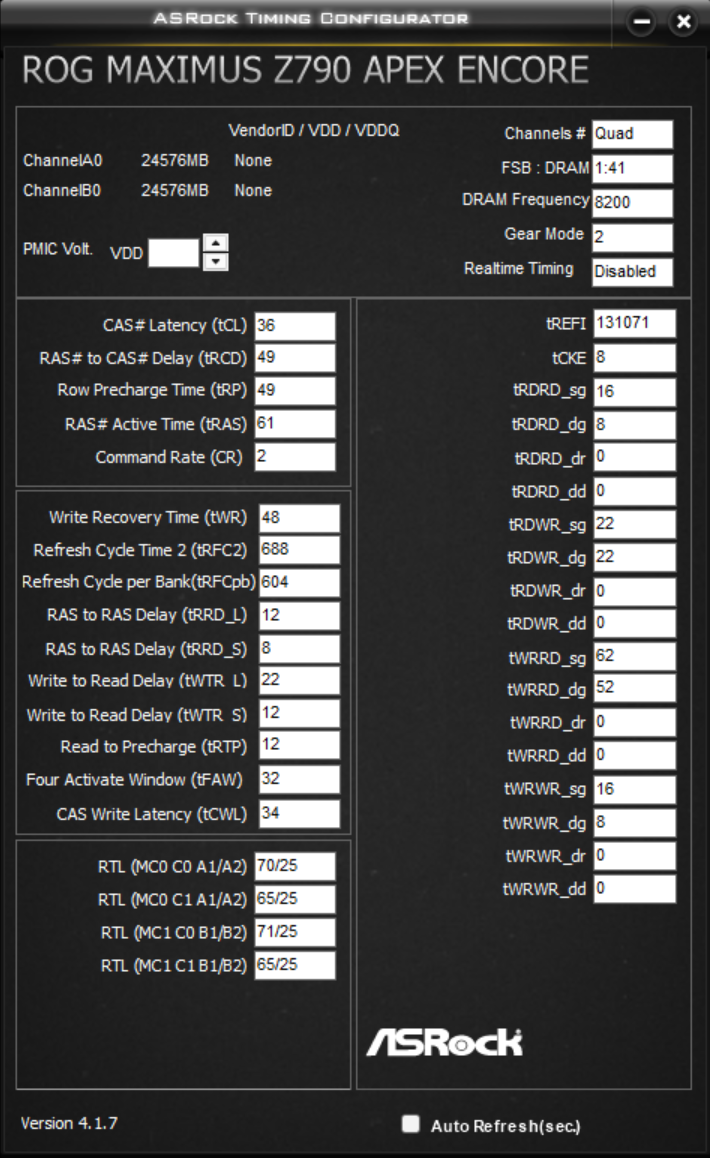

МОЙ ПРОФИЛЬ DDR5-8200 НА Z790 APEX ENCORE
Расчёт WTR зависит от версии утилиты; сравнение DDR4/DDR5-формул и поправок — в 3.7.
8.6 PYHWINFO — НИЗКОУРОВНЕВЫЙ ПРОСМОТР ПАРАМЕТРОВ ПАМЯТИ И IMC
PDF · 79Страница 79pyhwinfo 0.8 dev — низкоуровневая утилита диагностики разгона DDR5. Читает применённые параметры памяти и IMC, которые обычные средства контроля показывают частично или не показывают.
ЧТО ПОЗВОЛЯЕТ ПРОВЕРИТЬ
MCLK / UCLK / BCLK (поля интерфейса), скорость памяти и Gear Mode; основные, вторичные и третичные тайминги по каналам и MC0/MC1; RTL; ODT (Wr, Park, ParkDqs, NomRd, NomWr и др.); Vref; SA VID, VDDQ TX, AC_LL / DC_LL; DIMM, SPD / PMIC, доступные напряжения и температуры модулей.
После Memory Training позволяет сравнить установки BIOS с применёнными значениями. Особенно полезно проверять AUTO, третичные тайминги и turnaround (интервалы переключения), RTL, ODT и Vref: платформа рассчитывает их при обучении.

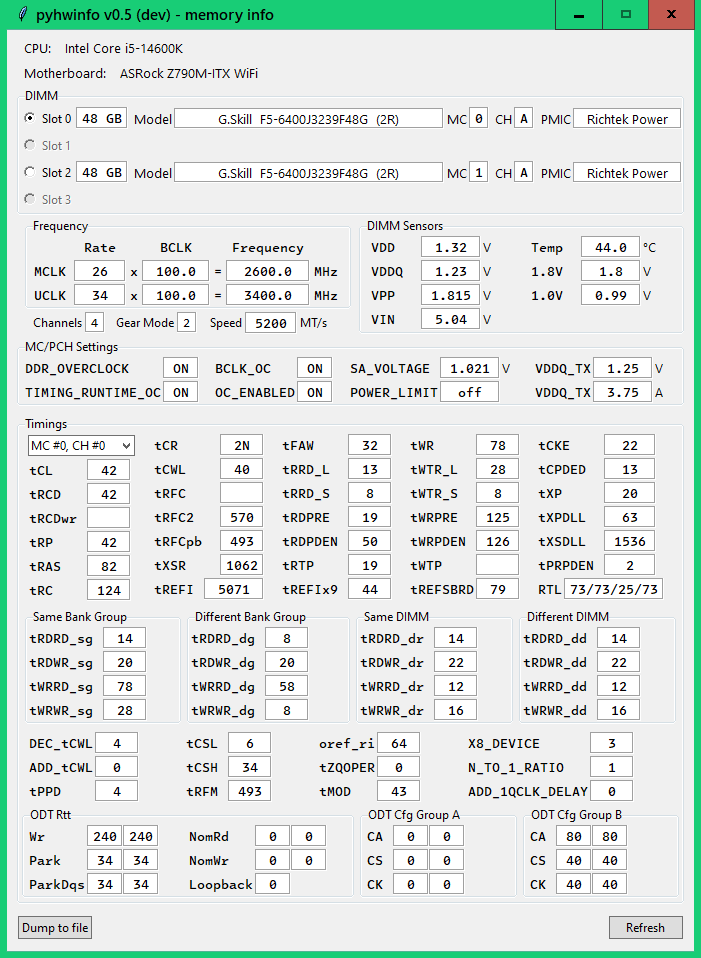

pyhwinfo: низкоуровневые параметры DDR5 и контроллера памяти
На снимке v0.5 (в разработке): MC/PCH Settings (настройки контроллера памяти и чипсета); отдельные Vref и AC_LL/DC_LL здесь не показаны.
8.7 ASUS MEMTWEAKIT

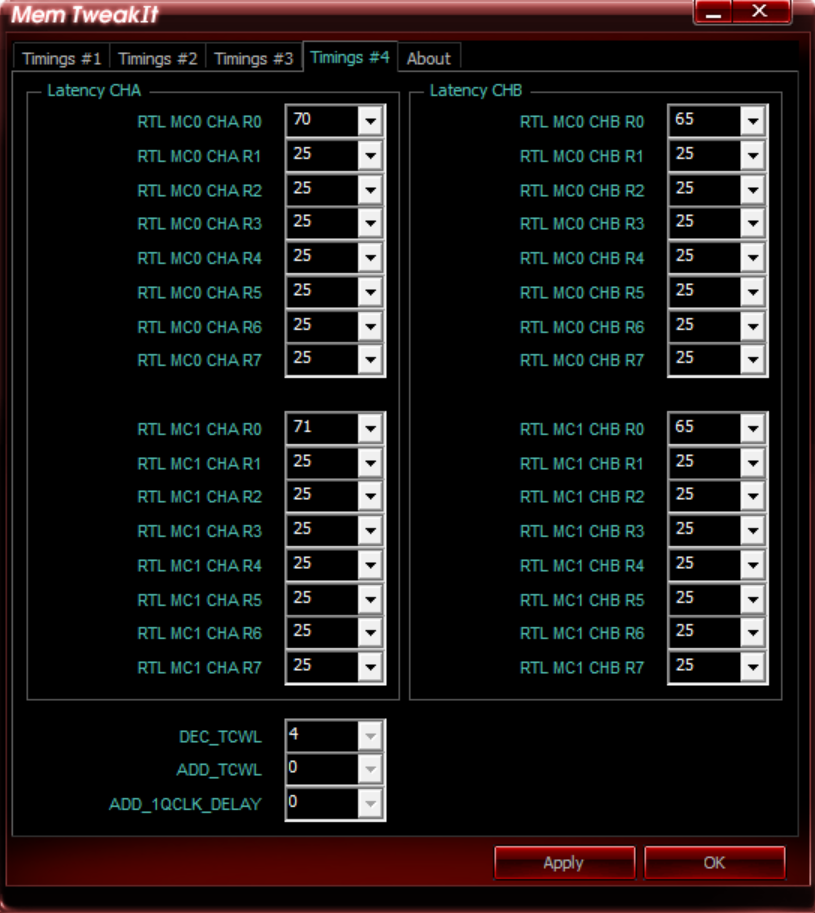

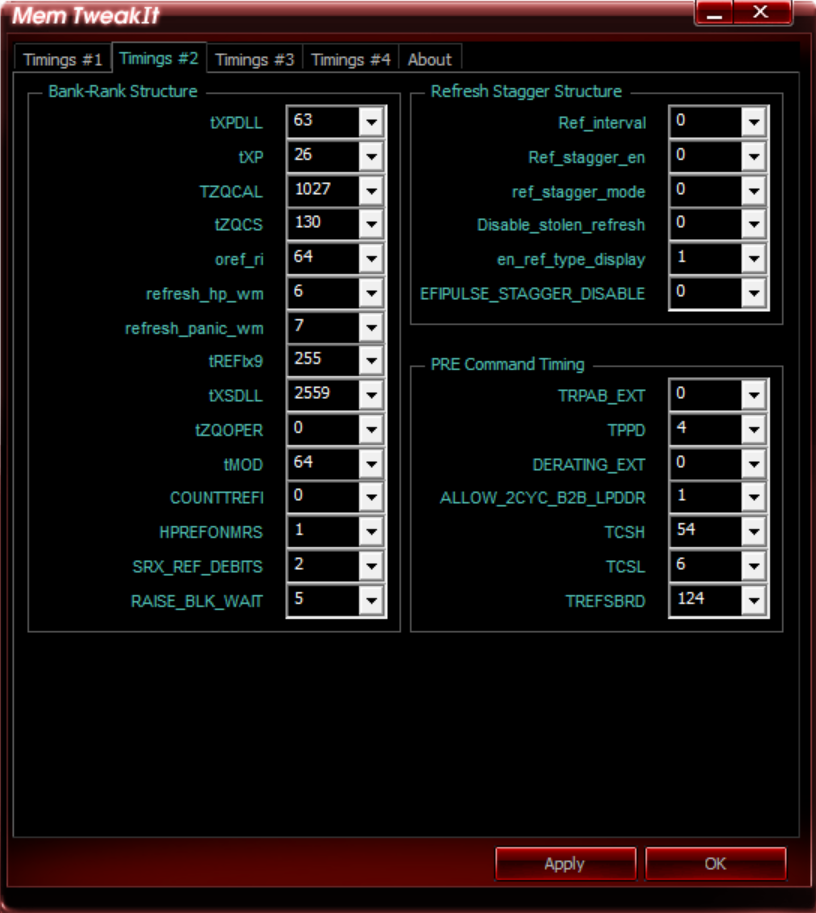

PDF · 80Страница 80ASUS MemTweakIt показывает больше служебных параметров, чем компактный ATC. На моем Z790 Apex Encore четыре вкладки собирают основные, вторичные и третичные тайминги, механику refresh, планировщик и RTL. В руководстве я использую его для подробного снимка параметров.

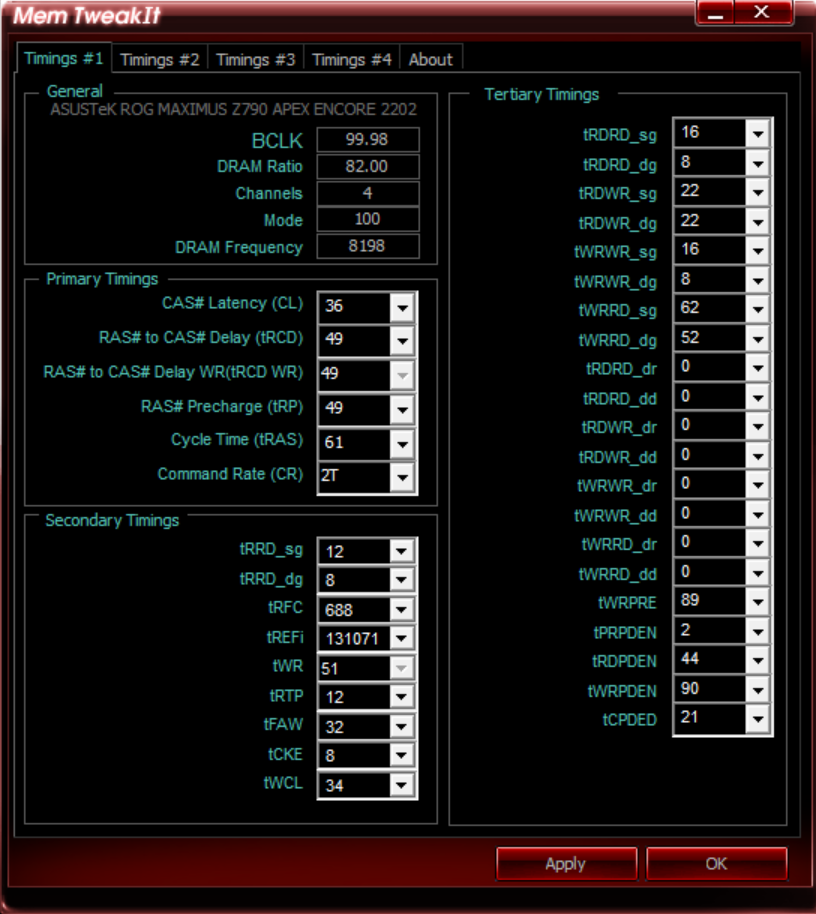

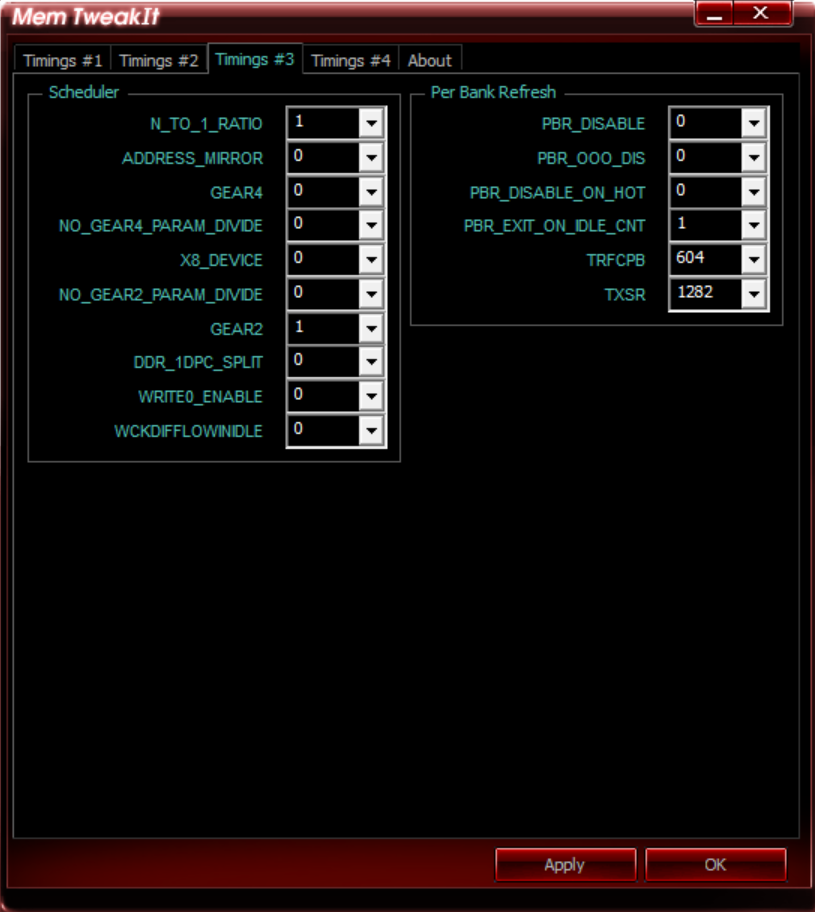

ЧЕТЫРЕ СТРАНИЦЫ ОДНОЙ КОНФИГУРАЦИИ DDR5-8200
Расчёт WR зависит от версии MemTweakIt; различие старой и DDR5-формулы показано в 3.7.
8.8 ДРУГИЕ ТЕСТЫ ПРОИЗВОДИТЕЛЬНОСТИ
PDF · 81Страница 81AIDA64 удобно дополнить одним независимым синтетическим и одним прикладным тестом. Результаты разных программ между собой не пересчитываются: каждая использует собственный рабочий набор и алгоритм.
| Инструмент | Что измеряет | Когда полезен | Ограничение |
|---|---|---|---|
| Intel MLC 3.13 | Bandwidth и latency под растущей нагрузкой | Глубокий анализ IMC и памяти | CLI; фиксировать параметры запуска |
| OCCT 17.1.8 | Latency & Bandwidth L1/L2/L3/RAM | Современная графическая альтернатива AIDA64 | Сравнивать только OCCT с OCCT |
| 7-Zip 26.04 | Сжатие/Распаковка LZMA | Прикладной отклик CPU, кэш и RAM | Один словарь и число потоков |
| Cinebench 2026 | Расчёт сцены Redshift на CPU | CPU-балл; плотные тайминги иногда дают немного «попугаев» | Не тест памяти; эффект может быть в разбросе |
| CapFrameX / PresentMon | Frametime, средний FPS и низкие перцентили | Польза в CPU-лимитной игре | GPU-лимит скрывает эффект |
| RTP Benchmark | Read/Write/Copy и случайная задержка | Дополнительная точка внутри RAM Test Pro | Молодая методика |
8.9 ЕДИНЫЙ ПРОТОКОЛ: ЧТОБЫ ЦИФРЫ МОЖНО БЫЛО ПОВТОРИТЬ
PDF · 81Страница 81| Шаг | Действие | Что фиксируем |
|---|---|---|
| 1 | Подготовить одинаковую среду | BIOS, Windows, версии программ, питание, фон и охлаждение |
| 2 | Зафиксировать конфигурацию | CPU-Z Memory/SPD и снимок ASRock Timing Configurator |
| 3 | Открыть HWiNFO Sensors | SPD Hub, VDD/VDDQ, WHEA, CPU/Ring и снижение частот по ограничениям |
| 4 | Сделать пять прогонов | Одинаковый порядок тестов, паузы, рабочий набор и прогрев |
| 5 | Посчитать медиану и разброс | Не лучший запуск; мелкую разницу не считать выигрышем |
| 6 | Подтвердить задачей | 7-Zip, Cinebench или игра; глава 07 отдельно ищет ошибки |
